Рейсмусовый станок MAST Holztechnik DMS63

Рейсмусовый станок MAST DMS63 - это мощное профессиональное оборудование для высокоточной калибровки деталей на средних и крупных деревообработках. Ширина обработки 630 мм позволяет обрабатывать большие щиты и доски, а выносливый двигатель мощностью 7,5 кВт — эффективно работать со всеми породами дерева. 4-ножевой торгальный вал Ø 125 мм имеет скорость вращения 5000 об/мин, что позволяет достичь идеального равенства поверхности. Максимальная глубина снятия за проход составляет 8 мм, толщина заготовок — 3-300 мм.

Станок оснащен отдельным двигателем мощностью 0.75 кВт для механизированного подъема и опускания рабочего стола. Положение рабочего стола отображается на цифровом дисплее. 4 винтовые опоры стола обеспечивают идеальную параллельность и исключают возможность перекоса. Отдельный двигатель подачи мощностью 1,5 кВт обеспечивает бесступенчатую регулировку скорости в диапазоне 5-21 м/мин, что позволяет максимально эффективно работать с различными типами материалов. Этот промышленный рейсмус имеет удобный пульт управления и соответствует европейским стандартам качества и безопасности, что делает его надежным и безотказным.

Технические характеристики посадочного станка MAST DMS63

Переваги рейсмусового верстата MAST DMS63

• Ширина обробки - 630 мм
• Мощность головного двигателя - 7,5 кВт
• 4-ножевой строгальный вал Ø 125 мм
• Скорость вращения вала - 5000 об/мин
• Максимальная глубина снятия за проход - 8 мм
• Товщина заготовок - 3-300 мм
• Литой чугунный стол на 4 винтовых опорах
• Отдельный двигатель 0.75 кВт для подъема и опускания стола
• Электронный индикатор положения стола
• Возможность ручной регулировки высоты стола маховиком на передней панели (точность позиционирования 0.1 мм)
• Жесткая фиксация стола с помощью рычага
• Приводные ролики в столе с регулировкой высоты вылета от 0,1 мм до 1 мм
• Отдельный двигатель подачи мощностью 1,5 кВт
• Бесступенчатая регулировка скорости подачи в диапазоне 5-21 м/мин
• Рифленый цельный вал подачи с косыми насечками
• Секционные прижимные валики
• Когтевая защита от обратного выброса заготовки
• Выход под аспирацию Ø 160 мм
• Электронный тормоз ножевого вала
• Блокировка запуска при открытом кожухе ножевого вала
• Жесткая, стабильная конструкция весом 1100 кг.

Доступные опции посадочного станка MAST DMS63

• Мощность головного двигателя 9.2 кВт/ 11 кВт
• Секционный зубчатый вал
• Спиральный вал
• Механическая индикация положения стола.

Конструктивные особенности рейсмусового станка MAST DMS63

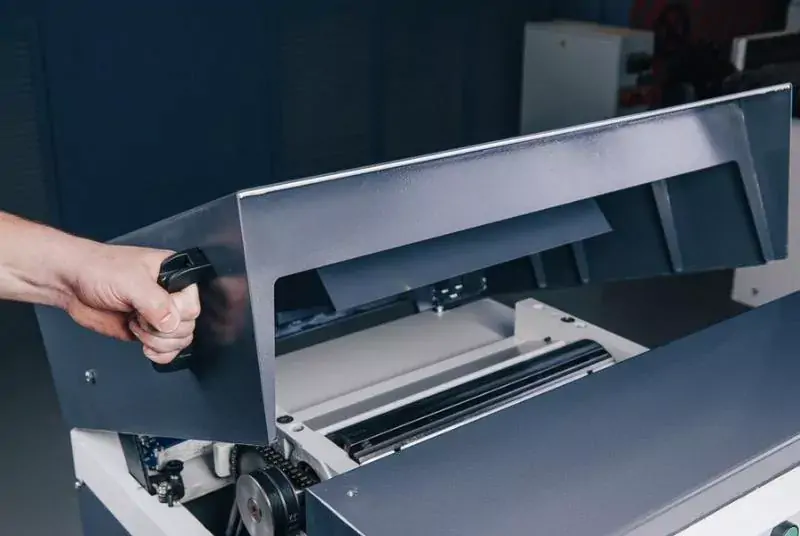

	ВЕРХНЯ КРЫШКА Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу.

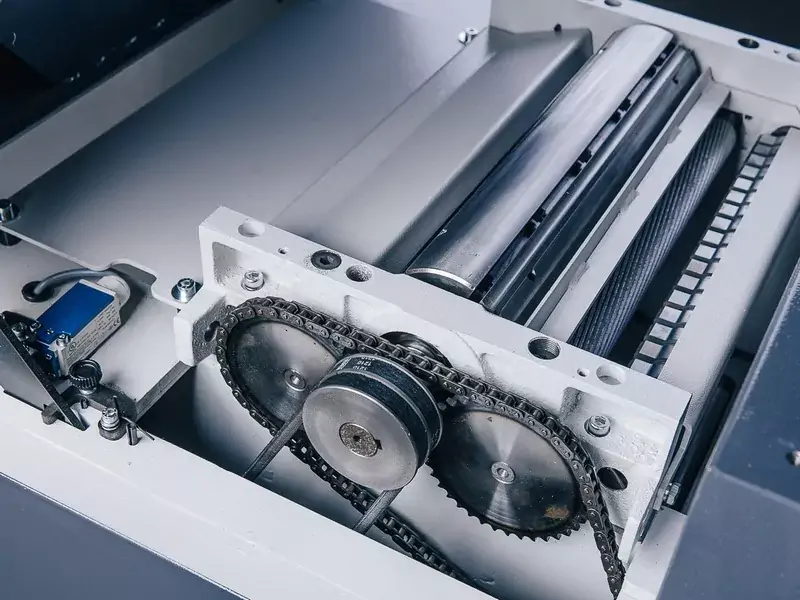

	НОЖОВИЙ ВАЛ 4-ножевый вал Ø 125 мм обеспечивает отличные результаты строгания. Привод ножевого вала от мощного двигателя 7,5 кВт с помощью 2-х клиновых ремней.

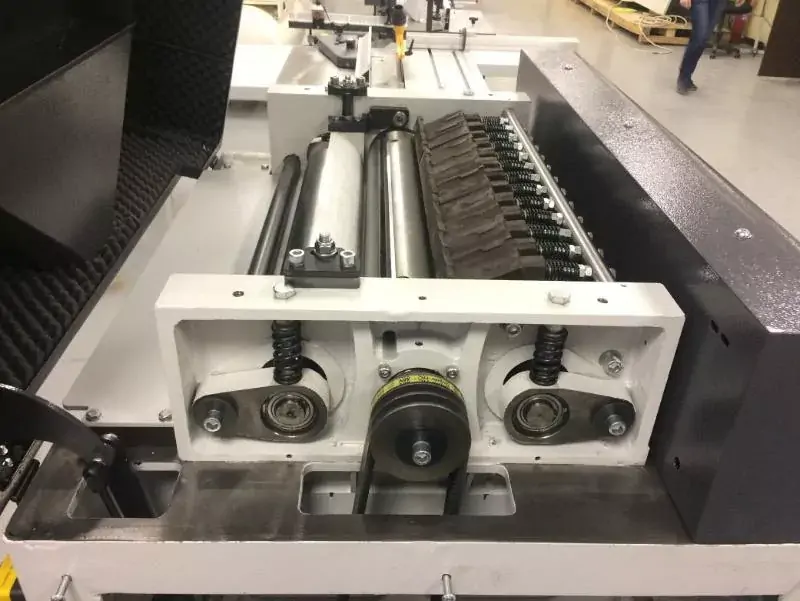

	КРИПЛЕНИЕ ПОЖОВОГО ВЛА Находится в литом чугунном корпусе, в котором все отверстия посадки автоматически обрабатываются на фрезерном центре по ЧПУ за один учреждения. Этим обеспечивается отсутствие малейших вибраций и достигаются превосходные результаты плавания.

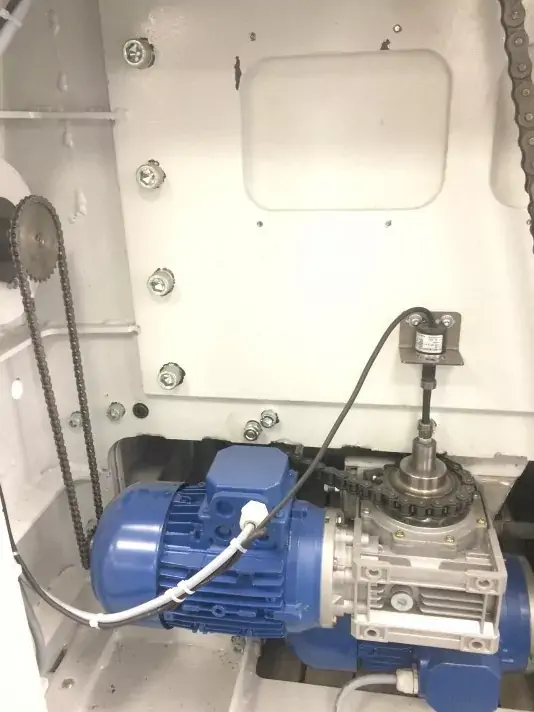

	СИСТЕМА ПОДАЧІ Привод верхних роликов и приводных роликов в столе осуществляется от отдельного двигателя мощностью 1,5 кВт через редуктор с помощью цепи.

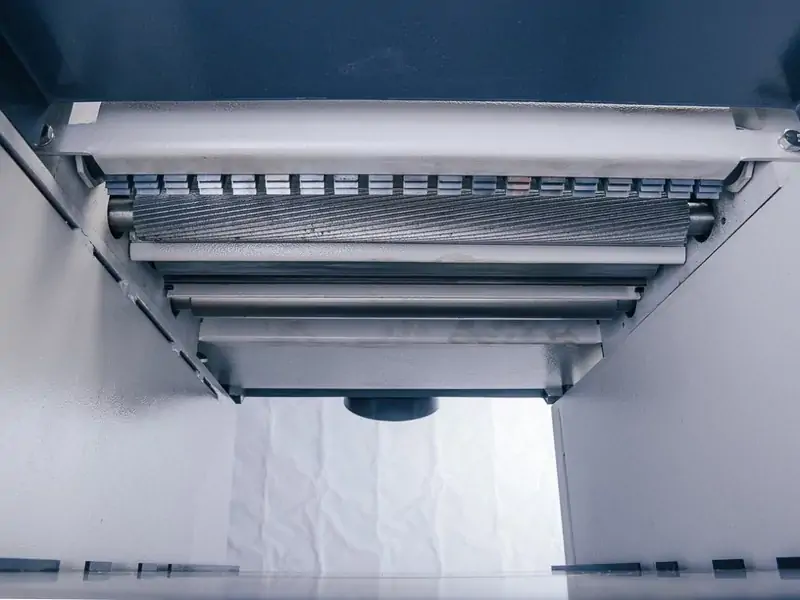

	ВАЛЬЦЫ ПОДАРЖИ Подача заготовки с помощью цельного рифленого вала с косыми насечками. Когтевая защита предотвращает выброс заготовки. Принимая валец металлический гладкий. От налипания стружки закрыт кожухом

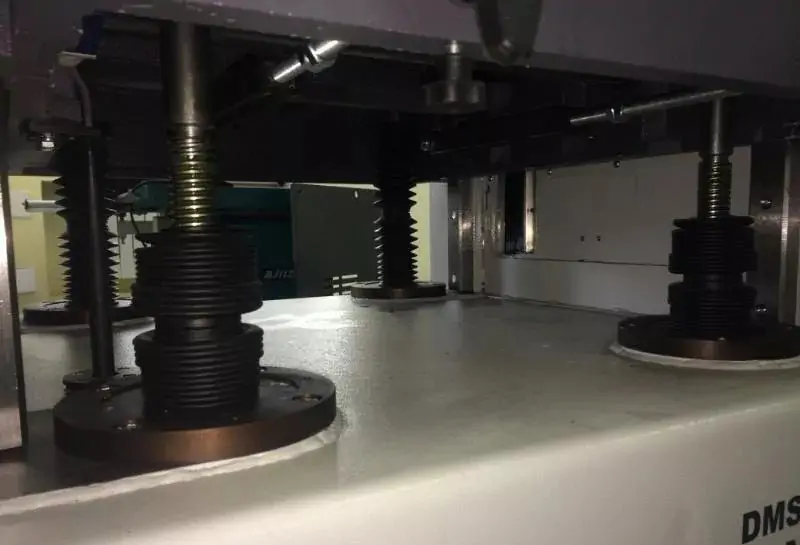

	ОПОРИ СТОЛУ Рабочий стол надежно зафиксирован на 4-х винтовых опорах, обеспечивающих параллельность и исключающих перекос стола. От попадания пыли и грязи опоры защищены кожухами.

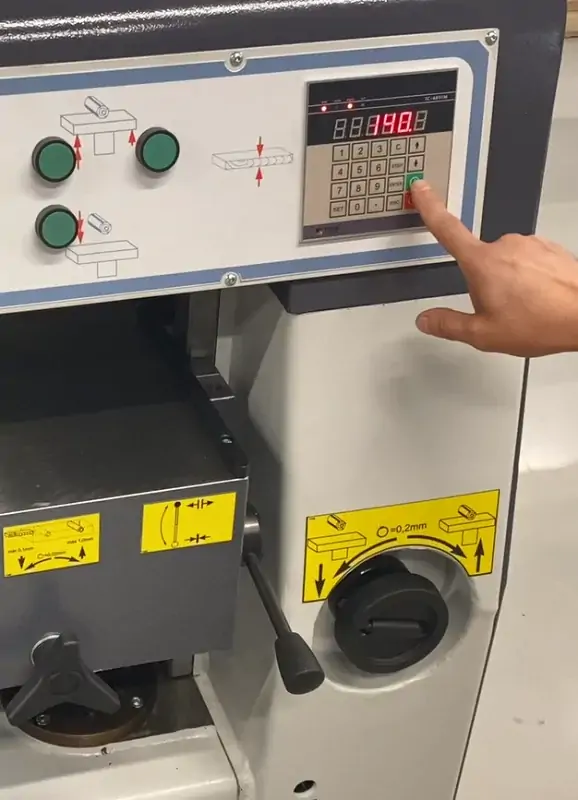

	ПОДьеМ СТОЛУ Перемещение стола на нужную высоту осуществляется путем ввода необходимых значений. Значение отображается на электронном дисплее. После введения значение стол автоматически перемещается на нужную высоту. Подъем/опускание стола может осуществляться с помощью маховика, расположенного на передней панели. Точность позиционирования 0.1 мм. Жесткая фиксация стола с помощью рычага исключает возможность его смещения. Перемещение стола осуществляется от отдельного двигателя 0.75 кВт. Положение стола дублируется на миллиметровой линейке на флажок.

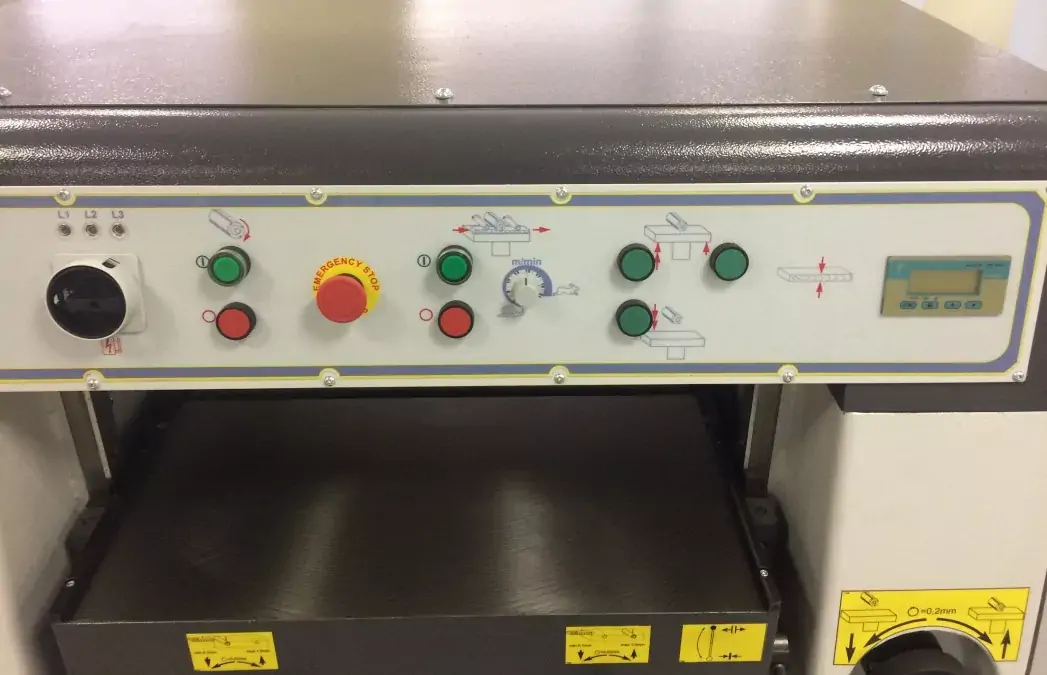

	ПУЛЬТ УПРАВЛЕНИЯ Удобный пульт управления с кнопками включения и выключения, кнопкой аварийной остановки и переключателем скорости подачи. Легкий и удобный доступ к электрокомпонентам станка, расположенным на панели управления.

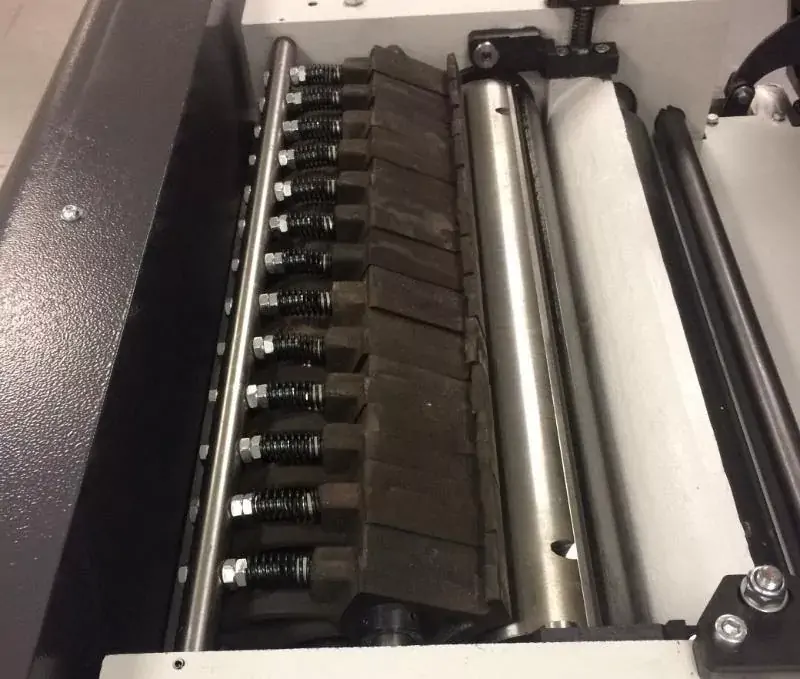

	СЕКЦИОННЫЕ ПРИТИСКИ Перед ножным валом заготовку прижимают к столу упругие секционные независимые прижимы. Установлены они после секционного податочного вала и могут настраиваться на разное усилие, в зависимости от обрабатываемого материала. Благодаря этому обеспечивается высокое качество обработки.

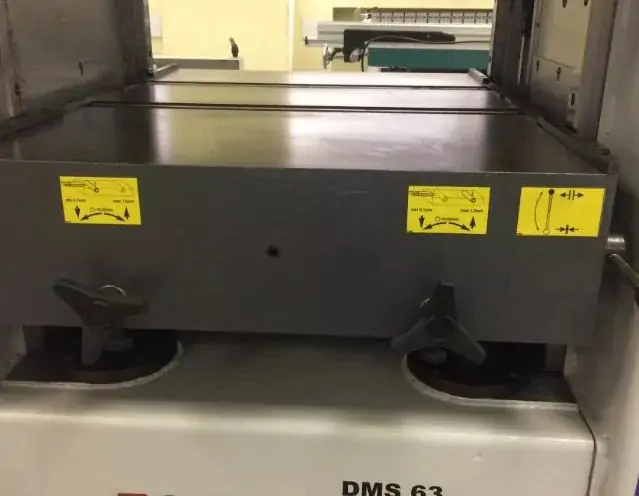

	РОЛИКИ В СТОЛЕ Приводные ролики в столе имеют удобную настройку вылета по высоте от 0.1 мм до 1 мм, что позволяет настроить станок под обработку любого материала. Привод вальцев от двигателя подачи с помощью цепи.
	АСПИРАЦИЯ На задней части станка расположен патрубок под аспицию Ø 160 мм и аварийный выключатель.

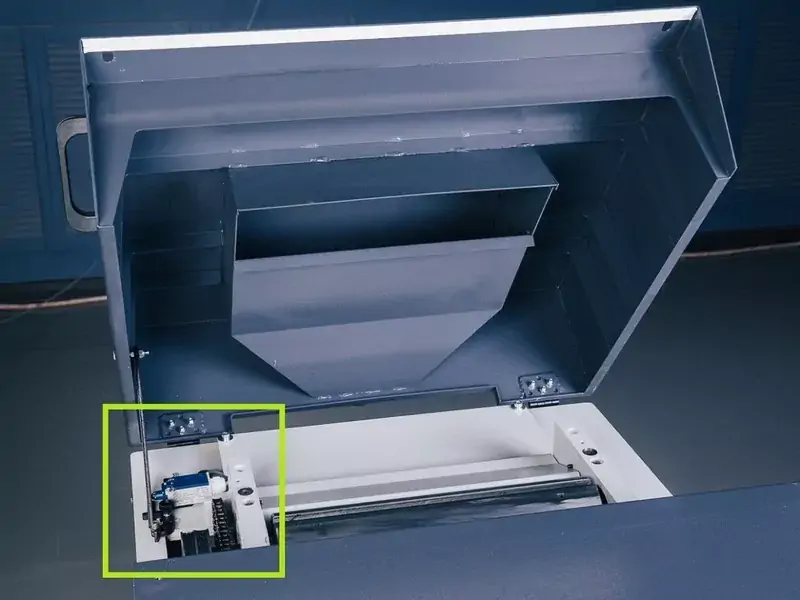

	СИСТЕМА БЕЗПЕКИ Соответствует европейским нормам СЕ. При открытой крышке срабатывает конечный выключатель и блокирует возможность включения станка. При поднятой крышке специальный упругий стопор блокирует закрытие крышки, что удобно при обслуживании станка, например, при замене ножей.

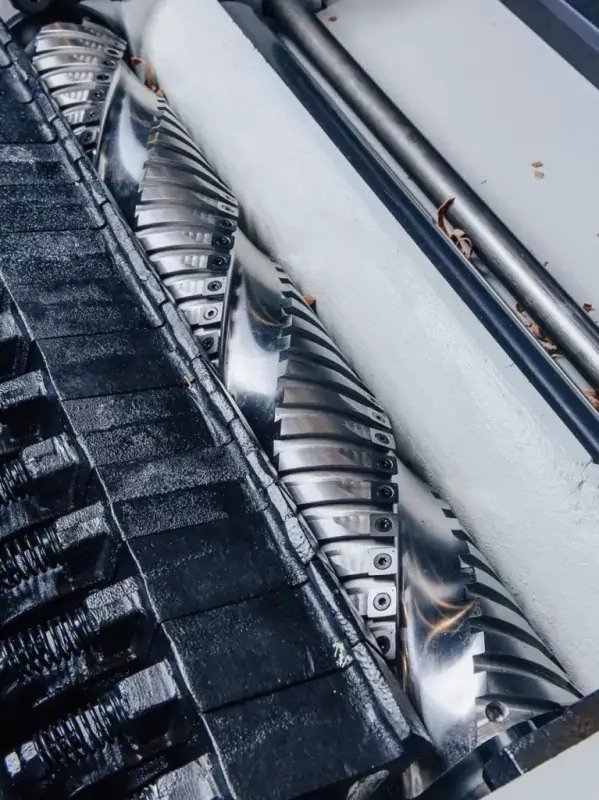

	СПРИРАЛЬНЫЙ ПОЖЕВЫЙ ВАЛ (ОПЦИЯ!!)! Имеет 3 ряда твердосплавных пластин по 34 шт в каждом. Ножевые пластины расположены по спирали и возвращены. Это обеспечивает плавный вход ножей в заготовку и исключает ее поры, что повышает качество обработанной поверхности.

Частые вопросы

Больше о конструкции и работе рейсмусовых станков — в ответах на частые вопросы.

Что такое электронный индикатор высоты стола в посадочном посадочном станке и какая его функция?

Это цифровой дисплей, который показывает точную высоту подъема стола (а значит — толщину детали). Благодаря электронному индикатору высоты стола оператор может выставить нужную толщину с точностью до десятых миллиметров — без ручного измерения или пробных проходов.

Для чего нужен отдельный двигатель подъема стола рейсмусового станка?

В промышленных станках стол тяжелый и имеет четыре винтовых опоры. Электродвигатель обеспечивает равномерный, синхронный подъем и позволяет регулировать толщину быстро и точно, уменьшая физическую нагрузку на оператора.

Что такое секционные прижимные валики рейсмусового станка?

Это небольшие, независимо подпружиненные сегменты (секции), которые двигаются вертикально отдельно от соседних, тиснея на разные части заготовки. Это предотвращает перекосы и позволяет равномерно подавать неровные заготовки, даже если они имеют разную высоту по ширине.

Зачем нужен электронный тормоз ножевого вала?

Электронный тормоз ножевого вала повышает безопасность и сокращает время между циклами. Позволяет остановить вал через 5-10 секунд после выключения, тогда как без тормоза после остановки двигателя вал вращается еще 1-2 минуты.

Что такое когтевая защита и какая его функция в рейсмуссовом станке?

Когтевая защита - это ряд стальных зубцов перед ножным валом, которые не позволяют заготовке выброситься обратно. Они срабатывают как односторонний замок – пропускают заготовку вперед, но блокируют ее обратное движение.
